电动吊篮安装施工方案

目 录

一、编制依据

二、工程概况

三、准备工作

四、外墙施工用电动吊篮的型号及说明

五、电动吊篮的安装、移位和拆除

六、安全操作规程

七、季节性施工措施

八、平面布置图

九、验算、验收

十、培训

十一、维护、保养

十二、吊篮安拆及使用应急预案

电 动 吊 篮 施 工 方 案

一、编制依据：

1．施工图纸，施工组织设计。

2．建筑机械有限公司的说明书；

中国国家标准，高处作业吊篮，编号为GB 19155-2003。

二、 工程概况：

新一中学2号楼系框架式构造，地处特定位置，整体占地面积5048.28平方米，西部地上部分达四层，东部地上部分为三层，西部最高点17.55米，东部最高点13.70米，该建筑属于多层公共设施，工程级别定为二级，防火能力亦为二级，屋顶防水标准为一等，设计使用周期为五十年，地震抵御能力按八度设计。该建筑外墙采用50毫米厚无机渗透性EPS保温板作为保温层，并配套使用薄抹灰外墙外保温系统进行施工。

三、准备工作：

1．吊篮进场可根据工程实际情况、场地大小，分批进场。

租用方需在建筑物的顶部提前设置380V电源，并配备能供吊篮运作的电箱，该电箱应事先准备妥当。为了降低将吊篮部件运上楼顶的体力消耗，同时加快安装进度，若存在塔式起重机或提升设备，则应加以利用。

降机设备的应予以配合。

该建筑物的顶部大体上较为平缓，无需事先安置任何附加物，这样做能够更好地维护最终完成的作品。

建筑物的固定部位若有其他杂乱物品，需彻底清除，以便于进行安装或迁移，电动吊篮在这方面发挥着重要作用

移动方便、灵活、使用效率高，没有其它特殊要求。

本公司委派高空作业平台专业人员实施安装指导，租用方需组织劳动力承担物料转移工作，并予以配合

吊篮的安装、拆卸。

装卸工作，地面操作涉及平台设备、绳索吊具、电气装置；高空作业则用到屋顶吊挂设备、钢缆绳索、平衡重块。

四、外墙施工用电动吊篮的型号及说明:

本公司计划在所述工程的外部装饰部分，依据具体用途配置不同尺寸的升降平台，其详细排布方式请查阅后文附带的图示，接下来将就升降平台的规格型号以及相关参数进行说明。

吊篮型号：

吊篮长度：1.5米、3米至6米

当吊篮的尺寸超过五米时，需要配备四十个配重，每个重二十五公斤，而当吊篮的尺寸不足五米时，则需配置三十二个配重，同样每个重二十五公斤。

吊篮的承重能力是630公斤，其中平台自身的重量为225公斤，悬挂装置的分量是300千克。

ZLD63型吊篮组成部件：

提升机（）2台；

安全锁（LS20）2把；

电控箱1套；

屋面支架2付；

吊篮平台1套；

钢丝绳（直径8.3毫米）4根；

重锤（10KG/个）2个；

限位开关（JLXK1-111）2个；

手柄（CObb1）1只；

电缆（3×2.5＋2×1.5）1根；

安全绳1根；

自锁器1把。

五、电动吊篮的安装、移位和拆除方案：

具体使用吊篮台数根据施工进度要求确定。

吊篮运到工地现场之后，先把支架、钢缆和配重通过施工电梯或者塔式起重机逐一送到最高楼层平台，再把篮子主体部分搬到对应地点的地面上来

2．悬挂机构的安装、调试：

安装地面需选平地，如遇斜面应将其整平，若安装面为防水保温层，则前后支架下需垫5厘米厚木板，以防压坏防水保温层。

把前调节杆置入前支架之中，参照女儿墙的高度来设定前调节杆的长度，然后用螺栓进行紧固，确保位置稳固。前调节杆的长度要依据女儿墙的高度进行适当调整，确保与障碍物之间有合适的间距。后调节杆要置入后支架之中，其长度应该比前调节杆短100到200毫米，确保高度差符合要求。最后用螺栓将前支架和后支架紧固，这样屋面支架的安装工作就完成了。

前梁要安在前支架的调节杆里，后梁要安在后支架的调节杆里，然后用中梁把它们连起来。前支架和后支架之间的距离，在场地条件允许的情况下，要尽可能调到最大。上支座要装在前支架的调节杆上。

安装加固钢缆，调整螺旋件的螺栓，让加固钢缆拉紧，使前横梁略微翘起三十至五十毫米，形成预应力，增强前横梁的刚性。把作业钢缆和安全钢缆分别固定在前横梁的吊挂装置上，以安全钢缆的顶端为基准，在四百毫米到五百度之间装置超限挡块。

核实所有部件的安装情况是否准确无误，等确认没有问题，就把悬挂装置放到作业位置上

前梁的悬伸端长度为1.5米，在特殊情况下可以按照作业区域进行适当变动。两套悬吊装置内侧的间隔需要至少和吊篮基座的尺寸一样长。配重要平均分布在后支架的底座上，同时将作业用的钢丝缆和安全用的绳索从末端垂下，操作时必须留意钢丝缆的盘绕状况。

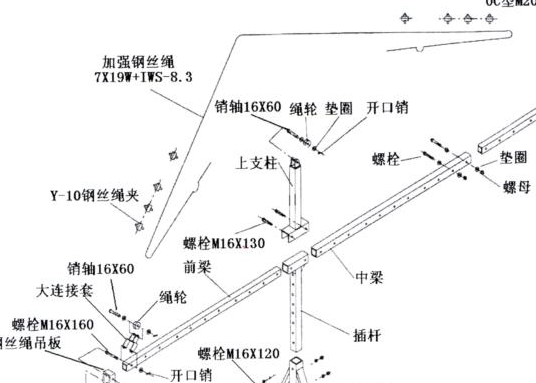

吊篮悬挂机构安装图示：

3．吊篮平台的安装、调试：

将篮子的底部抬高200毫米以上，使其水平放置，确保各个基本节段的连接处相互吻合，然后安装篮片，将低位置的篮片放置在作业区域一侧，用螺栓进行连接，待螺栓拧紧后，要确保整个平台结构保持平整。

（2）安装侧篮时注意使安全锁支架朝向平台外侧。

（3）将提升机安装在平台两端侧篮上。

（4）装成后均匀紧固全部联接螺栓。

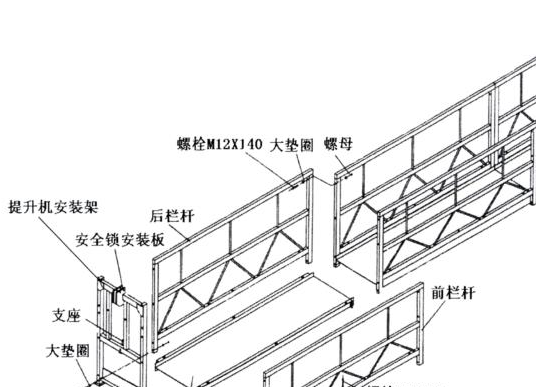

吊篮平台安装图示：

4．提升机、安全锁、电器箱的安装：

（1）将提升机安装在吊篮平台的安装架上，用螺栓、锁销固定。

安全锁要固定在安装架指定的安装板上，用螺栓拧紧，注意安全锁的滚轮要朝向平台里面。

取下防护装置的六角形部件，把提升机的自动停机装置装在那个位置上。

把电器箱安放到吊篮平台高层篮子的中间位置，把提升机的连接头、控制杆的连接头分别接到电器箱下方对应的接口里。

每个航空插头都要单独插入电器箱下方对应的接口里，所有航空插头在连接时必须对准插座的凹槽，确保完全插入，避免接触不良造成损坏，检查无误再接通电源。

5．穿绳检查：

转换开关要转到准备穿钢丝绳的升降机那边去，工作钢丝绳得先从安全锁的限位轮和挡环之间穿过，再塞进升降机的上端孔里，按下上行按钮，升降机会自动缠绕钢丝绳，直到穿好为止（穿的时候得一直盯着，看有没有什么不对劲的地方，要是发现异常，必须马上停下来）。钢丝绳穿到位后，安全锁会自动弹开，这时再把安全钢丝绳从安全锁的上端孔里穿进去。（另一侧提升机操作过程相同）

必须先把工作用钢索和安全用钢索整理整齐，然后才能分别置入提升设备与安全锁定装置，以免钢索被机器卡住。

6．重锤的安装：

重锤用于固定钢丝绳底部，其作用是紧绷并稳定钢丝绳，避免吊篮平台在提升过程中被钢丝绳一同拽起，从而保证吊篮平台的正常运作。安装时，需将重锤的卡扣与重锤夹在一起，放置在钢丝绳下端距离地面约150毫米的位置。然后，用卡扣将重锤固定在钢丝绳上，同时确保钢丝绳保持垂直且绷紧状态。

7．安全绳和自锁器的安装：

吊篮安装完成后投入使用之前，务必从屋顶放下一根单独的安全绳，这根安全绳在楼顶的固定点一定要非常稳固，切记不能将安全绳挂在悬挂设备上，当顶部固定完毕后，安全绳要安放在吊篮平台中央位置，自锁装置要直接装在安全绳上，作业人员干活时必须把安全腰带牢牢扣在安全绳上的自锁装置上。

8．通电、检查：

（1）通电前检查：

①电源是380V三相五线接地电源，电源电缆接出处可靠固定。

顶面悬挂装置放置平稳，固定牢靠，连接螺栓没有松动，平衡配重部件安装稳固。

③钢丝绳悬挂绳头处的卡扣安装正确，螺母拧紧可靠。

④悬垂钢丝绳应分开，无缠绕和折弯。

提升机装置、安全锁装置以及吊篮平台装置的安装位置恰当，相互之间的连接十分稳固，连接螺栓没有出现松脱或者不够紧固的情况，连接部位构件没有发生变形或者开裂、脱焊的现象。

⑥电缆接插件正确无松动，保险锁扣可靠锁紧。

⑦电缆施工面上无明显突出物或其它障碍物。

（2）通电后检查及要求：

①闭合电箱内开关，电气系统通电。

调整转换装置至左侧状态，单独操作配电箱门和控制器开关的上升及下降功能，使得左侧提升设备电机能够正转和反转。

转换开关调整到右侧状态后，单独操作电箱门和操控开关的上升键，以及下降键，右侧行走机械的驱动马达会交替变换运行方向。

调整转换装置至中心状态，单独操作配电箱门及控制装置的上升和下降键，使得左、右两台提升设备电机交替进行正向和反向工作。

转换开关要调到中间状态，先开启左边的提升机电机，再开启右边的提升机电机，然后按一下电箱门上的红色急停按钮，电机就会停下来。等把急停按钮旋转回原来的位置，就能够再次启动了。

转换开关要调整到中间状态，开启左右提升机的动力设备，然后依次触动各个限位开关的感应点，此时动力设备会终止工作，松开感应点之后，可以再次启动。

上下移动吊篮3到5回，每回的升降距离大约是3米高。最终再确认所有接合位置的装配状况。

注意：

吊篮装置期间，务必实施自我审查和相互审查，尤其要核查与前梁相接部位每条钢索具备四个锁扣，同时需特别关注各接合部位螺栓、螺帽是否完备且紧固可靠。

（2）在施工完毕后必须断开电源总开关。

9．验收、交接：

设备部署完成后，安排工作人员实施验收，填写验收单据，务必经具备资格者确认后，方可开始使用。

10．移位：

把钢缆从卷扬机和保险装置中取出，再拉回屋上；把支架、钢缆和配重借助建筑用电梯或高塔起重机送到目标楼层，同时调整吊笼基座的位置。

11．拆除：

（1）拆除前对吊篮进行全面检查，记录损坏情况。

（2）吊篮拆除步骤：

①将平台停放在平整的地面上，拆下重锤；

②切断电源；

③将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；

④将钢丝绳卸下拉到上方，并卷成圆盘扎紧；

⑤最后拆屋面悬挂装置，并做好保护工作。

六、安全操作规程：

吊篮属于高空运送人员的工具，必须高度重视其操作规范和运用方式。操作过程中，务必严格遵守国家及地区制定的高空作业、劳动保护、施工安全、用电安全等相关规定以及行业标准。

电动吊篮操作时，绝对禁止在空中运送人员或物品，以免发生人员或物品坠落事故，所有人员和物品的上下移动，都只能在吊篮平台降至地面之后进行。

工作人员需要接受学习,获得资格方可就职,相关证书由本企业技术专家实地指导后授予。

3．严禁酒后、过度疲劳、情绪异常者操作吊篮。

4．严禁在吊篮内打闹和向下抛洒杂物。

不可以把吊篮当作运送货物和人员的工具使用，也不可以在吊篮上再安装其他的提升设备。

工作人员务必佩戴安全帽，并系紧安全绳，安全绳需从屋面悬挂，安全带必须通过安全钩，固定在不锈钢自锁器上，该自锁器安装在安全绳上。

吊篮在粉尘状况下不适宜使用,在腐蚀性物质环境中也不宜使用,在雷雨天气下不适宜使用,在五级及以上大风天气下也不适宜使用。

8．吊篮在每天开始使用前，必须要认真检查。

9．不准光脚、穿拖鞋（或其他易打滑的鞋）上岗。

平台上的工作人员至少需要两位，最多不能超过三位，不允许只有一个人或者三人及以上的情况发生。

11．吊篮平台内施电焊时，应对钢丝绳、电缆进行适当的防护。

12．在正常工作中，严禁触动滑降装置或用安全锁刹车。

操作人员若在吊篮平台放置其它用电器具，功率小于500瓦的用电器具能够连接到吊篮的备用电源接口上，功率超过500瓦的用电器具绝对不可以连接到备用电源接口上，必须采用单独的电源来供电。

在高空线路旁进行操作时，吊篮台面须与架空电线路保持必要的安全间隔，同时要依照本地电气规范，在落实防范看护手段之后，才能够启用。

15．吊篮平台未着地不允许进行位置移动。

吊篮承重不能超出1176N/m²(120Kg/m²)，不可以堆积货物，不允许偏向一边，也不能超出规定重量。

17．插、拔电源线的航空插头之前，必须先切断电源线的电源。

钢丝绳不允许呈现弧形，不能带有油脂和污垢，不允许存在焊接残留物造成的损伤，绝对不能把作业用的钢丝绳和安全用的钢丝绳当作电焊的低压电流通道使用。

在悬挂结构上禁止借助梯具、座具或垫高等物件实施上升活动。

吊篮平台两侧斜度若超出150毫米，需立刻进行校正，否则会严重影响安全锁的功能，甚至导致内部构件受损。

吊篮平台护栏周边禁止采用布料之类的遮挡物，也不能使用其他不透风的物件，目的是防止加大风力阻碍，还要避免带来安全风险。

22．配重块必须均匀码放，以保证负载平衡。

设备一旦出现损坏，需要立刻停止操作并告知维修人员，等维修达标之后才能重新启用。

吊篮平台下方的地面不允许行人进入，必须设置有效的隔离方法，同时要放置醒目的警示标识。

工作完成之后，吊笼需要跟建筑物连接稳固，同时要关闭电源，并且把电气操控箱锁住。

26．吊篮的安装、升降、拆除、维修必须由持证操作人员进行。

支架安装位置铺设厚度至少为20毫米的木制板材加以防护，同时实现压力的均匀分布。

七、季节性施工措施：

雨季来临时，吊篮两侧的提升机需用防潮塑料膜包裹，电缆的连接部位要贴上防水胶带，目的是最大限度阻止雨水渗入电机内部。

电缆的各个连接点都包上了防潮的布条，电控箱的每一个插口在淋雨时施工也必须用防潮的布条密封。

3.吊篮平台内的操作人员必须穿防滑和绝缘电工鞋。

雷暴天气和大风天气严禁开展作业，在雷雨来临前务必全面核查吊篮的接地带是否正常。

五级风以上时，吊篮必须降至地面，或施工面最底部，并加以固定。

冬季作业时，施工用水不能随意泼洒，防止四处流淌，以免结成冰层，造成工人滑倒，进而引发安全事故。

冬季遇到有雾天气进行作业时，必须等到浓雾完全消散，并且要等到阳光比较强烈的时候，才能够启用电动吊篮，否则很容易发生滑动现象实木吊滑门安装步骤图，同时也有可能引发设备故障。

冬季作业人员需要佩戴防滑绝缘的鞋子，同时要把棉袄和棉裤穿戴整齐，确保袖口和裤边都系紧了。

八、吊篮的布置平面图请参见后面的附图：

九、验算、验收：

1．验算:

（1）屋面支架的受力说明：该支架的力学模型为超静定系统，

钢丝绳的承载能力检测：吊篮装置选用的航空级钢丝绳，构造为4股31丝西尔维斯特型加纤维芯，线径8.3毫米，标称抗拉力，其断裂时的拉力值须达到55千牛以上

（3）吊篮系统的最大拉力校核：

ZLD63按照最长的吊篮，自重G1=360Kg；

吊篮由三个人操作，每个人体重为G2等于75公斤，那么它能够承受的物料重量为G3等于400公斤。

吊篮运行时，依靠两个提升机的钢索承担重量，并将重量分配到两个支架的前梁上，两个吊点同时承受力，由于存在两人聚集在一侧的情况，所以每个吊点承受的力：

G等于两倍G2，再加上G1、G2和G3的总和除以二，具体数值为两乘以75，以及360加75加270除以二，最终结果是567.5千克，换算成千牛等于6.37千牛

钢丝绳的粗细需要依据其承受的最大静态拉力来决定，同时要参照所在机械装置的工作等级，并乘以相应的安全倍率来选取直径规格。计算时，钢丝绳的极限抗拉能力必须大于等于最大工作拉力的n倍，即保证F0/S的值不小于n。

其中n代表钢丝绳的基本安全倍率，当使用等级为八级时，该倍率具体数值为九。

F0为钢丝绳破断拉力；

S为钢丝绳最大工作静拉力。

则n=F0/S=55/4.92=11.18≥9

所以，钢丝绳满足使用安全要求。

（4）支架吊杆的力矩平衡：

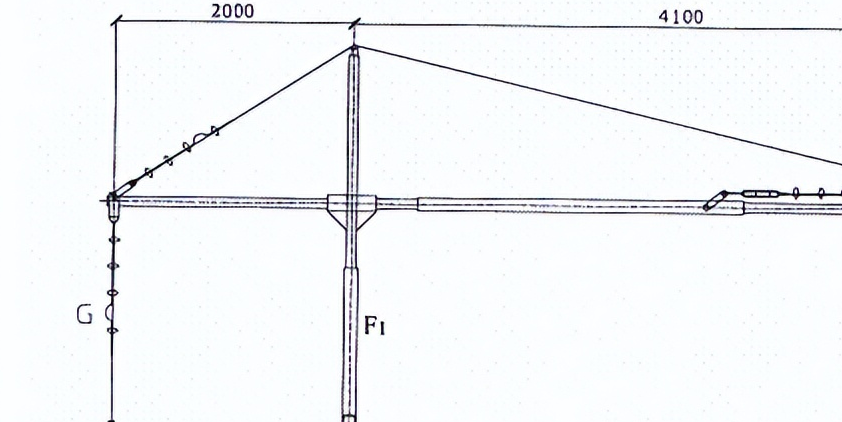

ZLD63前梁伸展长度达两米，其能承受的最大负载能力为六百三十公斤，具体数值请参照附图。

前梁外伸1.5米时 前梁外伸2.0米时

后支架重G4=76Kgf； 后支架重G4=76Kgf；

每个支架配重G5=； 每个支架配重G5=；

反倾翻力F2=G4+G5=；

吊臂的力矩M1等于一倍一十五分之五十乘以二十五乘以九点八，计算结果为七千三百八十六点七五牛·米。

倾覆力矩M2等于4.6乘以F2，F2为576，乘以9.8，最终结果为25966.08牛·米。

N是M2除以M1的结果,等于25966.08除以7386.75,计算得出为3.52,这个数值大于2,表明抗倾覆安全系数达标

屋面支架的抗倾翻能力符合标准要求。

当屋面支架挑梁伸出的距离达到1.5米，那么最大的允许负荷是370公斤，如果屋面支架挑梁需要伸得更长，超过1.7米，就必须降低所承受的重量。

（5）电缆及电箱的选择：

电动吊篮的电机参数如下：

功率等级为一千五百瓦，电流大小为三点九五安培；参照《机械设备构造指南》中的建议数值，决定采用三根二点五平方毫米加上两根一点五平方毫米的五种线缆组合，这种线缆的承载电流能力为十安培。

2．验收：

（1）安装负责人进行自检；

（2）指派检查人员对吊篮安全运行进行检查验收，其内容如下：

①吊篮平台及悬挂机构，安装是否符合要求；

②配重的重量及块数是否符合要求；

③悬挂机构的抗倾覆系数是否小于2；

④屋面支架外伸是否符合要求；

⑤电器系统有无安全保护装置，电缆有无破损；

⑥安全锁及提升机是否正常。

3．根据具体情况签字交接。

十、培训：

吊篮投入使用时，安装拆卸方需对使用者实施实地指导。安装拆卸方的工程师或技术员会对使用者进行指导，通过考核后发放《吊篮作业许可》方可开始工作。

设备在正常运行期间，需依据实际状况，持续安排一名或两名技术专家进行维护工作，承租单位须给予支持配合。

十一、维护、保养：

为了确保吊篮的运行状态良好，提升其使用期限，有效保护作业人员的人身安全，以便更周到地满足租赁方的需求，务必要求使用者对吊篮实施必要的日常检查和养护工作，

要定期清理提升机外壳和工作钢丝绳上的脏东西，防止进出绳口被杂物堵塞，导致内部零件受损。需要留意是否有不正常的声响或气味，工作结束后要盖上防护罩，避免雨水和杂物渗入。在安装、搬运和操作过程中要注意避免撞击，以免机壳出现破损。

要经常清理安全锁外壳和安全钢丝绳上的脏东西，留意安全锁的防护装置，防止脏东西进入锁体，导致安全锁无法正常工作或失去作用。操作时不要撞击安全锁，操作结束后要实施防护措施，以免雨水、雪花等脏东西进入安全锁内部。

要时常查看钢缆外皮，马上清除粘附的脏东西，并且要迅速察觉并处理开始显露的局部问题。

要定期查看各部件的固定情况，如有松脱需立刻加固。若发现焊接处有断裂或结构体发生形变，须马上通知我们技术团队进行维修。工作完成后须将表面杂物彻底清除，小心维护涂层，一旦涂层破损，应尽快重新上漆，以防生锈。

电器箱必须保持干净整洁，里面不能存放任何工具或材料，以防发生触电事故，也要避免对电器箱、限位开关和电缆造成外力破坏。要经常检查电器接头是否松动，一旦发现松动就要立刻拧紧。工作完成后，要立即切断电源，锁好电器箱门，并且把电器箱、提升机、安全锁都遮盖好。

一旦察觉设备出现异常，若发现电器部件损毁，或遭遇电气类难题，应立刻终止使用，并告知我们技术专家实施维修。

十二、电动吊篮安装拆卸应急预案

为了更好地执行安全优先，防患未然，统筹兼顾的指导原则，为了有效阻止电动吊篮在安装和拆卸过程中发生意外，确保紧急情况出现时能迅速应对和开展救援，力求降低人员伤亡与财物损失，根据本企业的安全管理工作实际状况，特制定此应急方案：

主要事故种类、倾覆、断臂、机械伤害、高空坠落

二、应急准备的物资 抢修车辆（载人车辆、货车等） 灭火器材

三、事故应急救援机构及有关部门职责：

五、事故应急救援通讯系统：

六、事故应急程序及应急措施

出事之后，现场主管要记下事故的详细情形，包括事故涉及的企业，事发时刻，所在位置，大概过程，人员伤亡，财物损失，事故缘由，初步分析，上报单位，上报者，上报时刻，然后立刻向公司安全部门汇报，同时启动应急方案，安排救援队伍救治伤者，把其余人员挪到安全地带。

在事故抢险过程中，需要联络相关单位，即120。接到事故通报，公司应急团队会安排相关人员前往现场进行勘查和处置，同时向公司领导层汇报事故详情。

七、电动吊篮拆卸保证措施：

（1）严格按照拆装方案施工作业。

（2）严格履行安全交底和验收手续。

（3）安装拆除方案要有严格的审批手续。

（4）驻场人员了解急救方法。

（5）定期组织应急演练。

（6）保证全天候通讯畅通。
